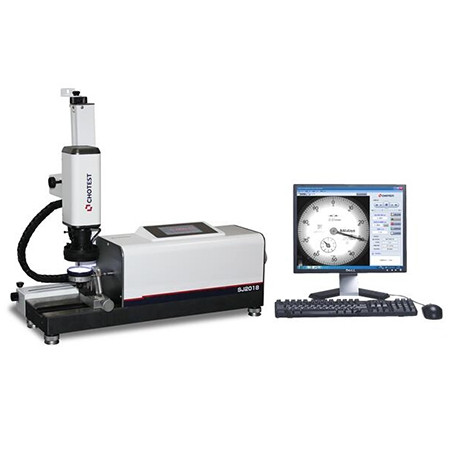

SJ2018高精度指示表全自动检定仪

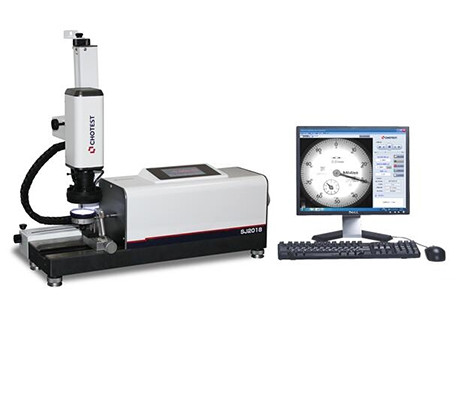

SJ2018高精度指示表全自动检定仪

产品风格:一键测量仪
产品简介:SJ2018高精度指示表全自动检定仪...

0

详情介绍




  一、产品简介

SJ2018高精度指示表全自动检定仪是一台按照国家规程自动控制指示表到所有检定点,自动识别表盘读数,自动计算误差、产生检测报告的指示表检定仪器。它采用进口高精度光栅系统作为标准,精确地光栅位移测控技术、进口电机控制系统,高分辨率CCD及最新数字图像处理技术,实现指示表的全自动、高精度检定。

全自动指示表检定仪操作简单,操作者只需装好指示表,在检定软件上选择表的类型、分度值和量程等参数,点击”开始检定“键,检定仪立即驱动指示表按国家规程进行检定,全过程不需操作者参与。检定结束后,软件会存储所有检定数据,供用户查询和打印检定记录和结果(包括各点的数据列表,正、反程误差曲线,以及各种示值误差是否合格及合格级别等)。其检定速度比半自动检定仪快4-5倍。操作者可以强烈感觉到,检测效率大大提高,检定结果的不确定度明显优化,以前紧张劳累的工作现在变得轻松自如。

    二、 结构原理

本仪器包括光栅测量系统、图像处理系统、电子测控箱、检定夹具、检定软件、计算机和打印机。

SJ2018高精度指示表全自动检定仪采用计量进口光栅尺作为长度标准,采用计算机作为控制中心。计算机在用户点击“开始检定”后,会根据用户输入的表类型、分度值和量程等信息,向测控箱的微处理器发出相应控制指令;测控箱收到指令后,自动控制伺服电机精确驱动光栅和测杆,推动被检表的测杆移动到检定点,然后将光栅的标准位移传送到计算机;计算机通过摄像头获取被检表表盘图像,采用数字图像处理技术自动识别表盘读数,并将该读数同光栅的标准位移相比较,得出检定点误差,当所有检定点检定完毕后,形成检定记录和结论,保存到数据库并供客户打印。



三、 产品功能

标准配置:

1、 按最新国家检定规程全自动检定百分表、千分表、杠杆表、内径表大量程百分表;

2、 全自动检定以上各类表的数显表;

3、 全自动检定以上各类表的英制表;

4、 全自动检定部分扭簧比较仪、机械式比较仪;

5、 具有半自动检定功能,用于检定表盘或刻度线有明显污损的指示表;

6、 具有自动对零功能,检定前无需手动调整零位;

7、 在检定过程中,具有超差提示功能;

8、 自动处理检定数据并进行判定;

9、 可显示、打印历史记录,包括检定点误差数据的表格和曲线,规程中要求测量的各种示值误差,以及根据规程判定的检定结果;

10、 可按指示表类型、生产单位、出厂编号、检定员、送检单位、设备编号、检定日期和有效日期等查询和管理检定记录;

11、 可修改保存的记录和数据;

12、 可从数据库中选定多条记录成批打印检定记录或者检定证书;

13、 可将检定数据输出到Word文档;

14、 具有备份和还原数据库功能。

可选配置:

1、 可根据客户特殊需求,定制检定记录报表和检定证书的格式。

2、 可根据客户需求定制检定标准。

    四、 性能特点

显著特点

1、采用进口光栅测量系统,精度高,重复性好。

2、采用高精度千兆网500万像素摄像机,分辨率高,数据传输速度快,方便可靠。

3、读表精度高(千分表1/30分格,百分表1/60分格)

4、4.3英寸高性能TFT数字液晶,65536真彩色显示,先进的触控操作体验设计。

5、自动对零功能,检定前无需手动调整零位。

6、摄像支架可倒置横放,易包装、易携带。



1、人工智能无需人眼读表、人手微调或抄数、人脑计算。

1CCD全真模拟人眼读取指示值,不需要人眼观察、人工读数、手工采样

2计算机自动控制电机精确驱动测头到标准位移,不需要手工旋转手轮或微分筒

310年积累的实用检定软件,功能强大自动处理数据、打印各种格式的检定报告,自动显示、打印、保存、查询检定记录。

2特别的光源方案

1)国家专利无反射光源(专利号为:ZL200620056214.1

2)检定表盘为凸面的指示表,必须使用到无反射光源才能保证数据的可靠性。

3、新颖的导轨滑块设计专利

1)国家实用新型专利(专利号为:ZL201220239454.0);

2)减小滑块与导轨之间的磨损,消除正回程间隙;

3)高重复性,大大提高导轨滑块机构使用寿命。

4、人性化设计、操作简便

本仪器利用计算机软件技术,进行人性化设计。对于每一位刚接触本仪器的操作者来讲,短时间内即可学会,指示表装夹快捷,仪器操作界面良好,使用十分方便。

5、大容量数据储存

本仪器采用计算机大容量数据库储存,可保存所有检定记录。

6打印强

打印格式正规、美观。检定数据可存档,或集中打印,不占用检定操作时间。

五、 技术参数

测量范围:(0-50)mm

   0.01μm

  性: 0.1μm

自动读表精度:千分表1/30分格,百分表1/60分格

示值误差:任意1mm范围内误差≤0.6µm

任意2mm范围内误差≤0.6µm

任意10mm范围内误差≤0.8µm

任意30mm范围内误差≤0.9µm

50mm范围内误差≤1µm

回程误差:≤0.5µm

CE认证: CE-EMC证书号:ES170228070E

CE-LVD证书号:ES170228070S

计算机接口:RS232接口(可转换为USB接口)

    源:AC 220V 50Hz

工作环境:温度(20±2℃,相对湿度(50~70%RH

    格:尺寸(640×240×530)mm,重量35kg
